특징

• 4개의 아날로그 채널
• 1GHz 대역폭
• 16개의 디지털 채널
• MagniVu™ 고속 획득으로 60.6ps의 정밀 타이밍 해상도 제공
• 1 RF 채널 - 50kHz ~ 6GHz 주파수 범위
• 초광대역 캡처 대역폭 ≥1GHz
• 표준 패시브 전압 프로브 3.9 pF 용량 부하 1GHz 아날로그 대역폭

혼합 도메인 분석

• 단일 기기에서 시간 상관 아날로그, 디지털 및 RF 신호 수집

• 웨이브 인스펙터컨트롤은 시간 및 주파수 도메인에서 시간 상관 데이터를 쉽게 탐색할 수 있도록 합니다

• 진폭, 주파수 및 위상 대.

  RF 입력에서 파생된 시간 파형

• RF 스펙트럼이 시간에 따라 어떻게 변화하는지 발견하고 분석할 수 있는 선택 가능한 스펙트럼 시간 - 획득이 중단된 경우에도 마찬가지입니다

스펙트럼 분석

• 일반적으로 수행되는 작업을 위한 전용 전면 패널 컨트롤

• 스펙트럼 피크의 주파수와 진폭을 식별하는 자동 피크 마커

• 수동 마커를 사용하면 비피크 측정이 가능합니다

• 추적 유형에는 다음이 포함됩니다:

  정상, 평균, 최대 보류 및 최소 보류

• 탐지 유형에는 다음이 포함됩니다: +피크, -피크, 평균 및 샘플

• 스펙트로그램 디스플레이를 통해 천천히 변화하는 RF 현상을 쉽게 관찰하고 인사이트할 수 있습니다

• 자동 측정에는 다음이 포함됩니다:

  채널 전력, 인접 채널

• 전력 비율(ACPR) 및 점유 대역폭(OBW)

• RF 전력 레벨 트리거

• 트리거 또는 프리 런 스펙트럼 분석

사용 편의성 기능

• 10.4인치(264mm) 밝은 XGA 컬러 디스플레이
• 작은 발자국과 가벼운 - 깊이 5.8인치(147mm), 무게 11파운드(5kg)에 불과합니다

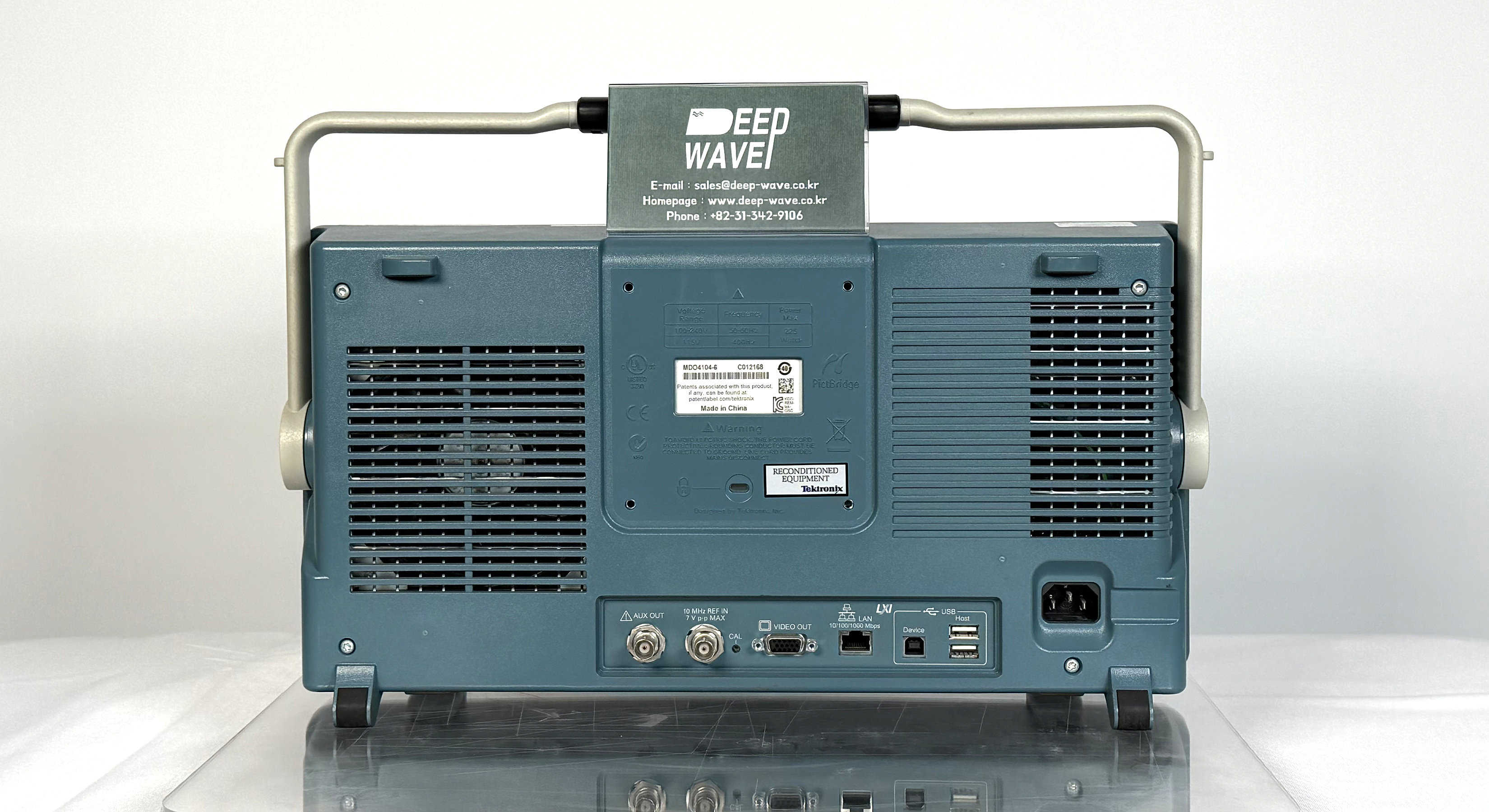

연결성

• USB 키보드를 빠르고 쉽게 저장, 인쇄 및 연결할 수 있는 전면 패널에 USB 2.0 호스트 포트 2개와 후면 패널에 호스트 포트 2개
• PC에 쉽게 연결하거나 PictBridge® 호환 프린터에 직접 인쇄할 수 있는 후면 패널의 USB 2.0 장치 포트
• 네트워크 연결을 위한 통합 10/100/1000BASE-T 이더넷 포트 및 모니터 또는 프로젝터로 오실로스코프 디스플레이 내보내기 비디오 출력 포트

선택적 직렬 트리거링 및 분석

• I2C, SPI, USB, 이더넷, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 및 I2S/LJ/RJ/TDM에 대한 직렬 프로토콜 트리거, 디코딩 및 검색

선택적 애플리케이션 지원

• 고급 RF 트리거링
• 전력 분석
• 한계 및 마스크 테스트
• HDTV 및 맞춤형 비디오 분석
